Accessoires, Dureté, Plasticité
Plastimètre à plaques parallèles de Williams
Disponible sur devis
Besoin d'aide pour choisir la bonne configuration ? Parlez à notre équipe pour obtenir la meilleure configuration pour vous.

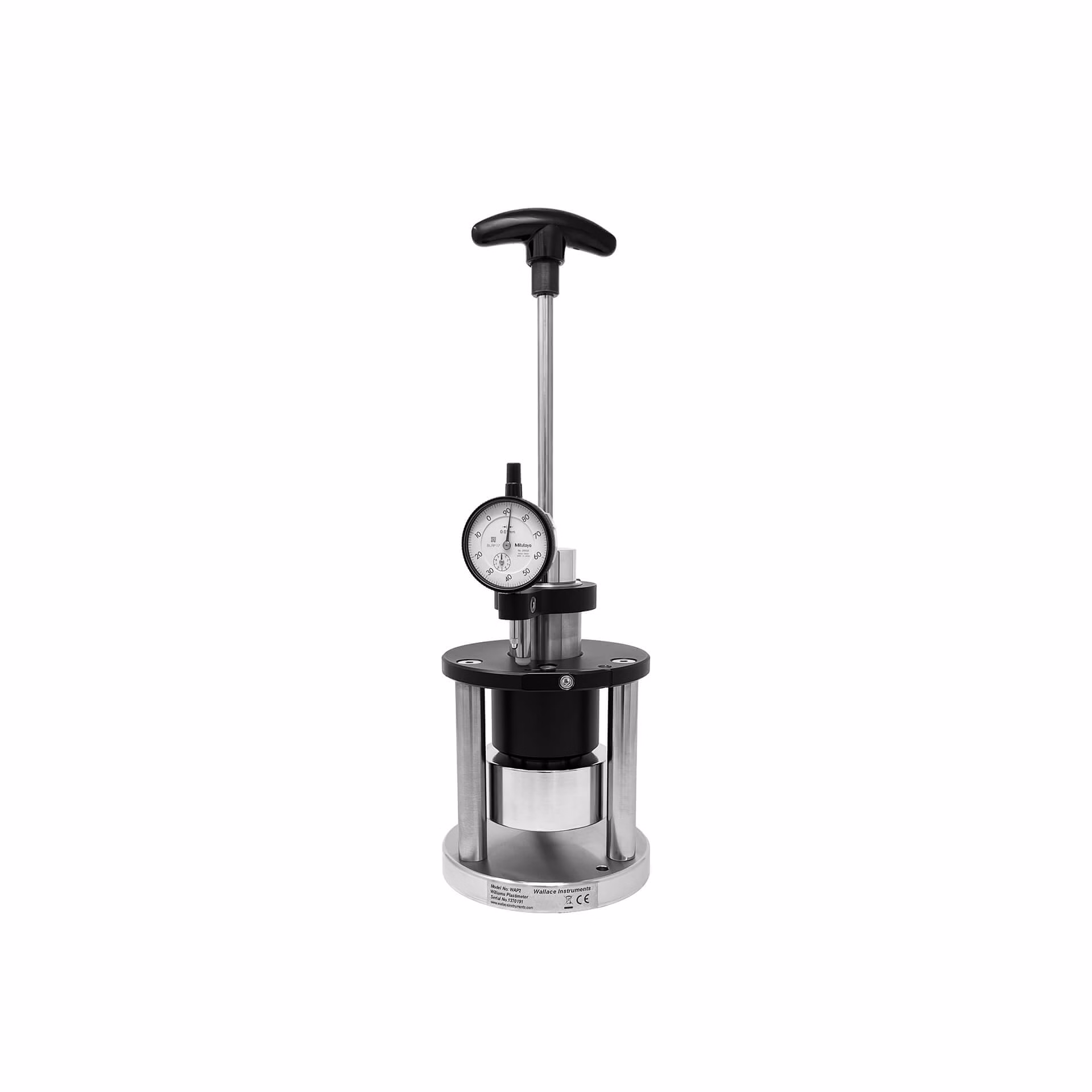

Plastimètre à plaques parallèles de Williams
Le plastimètre de Williams est largement utilisé pour déterminer la plasticité et le recouvrement des silicones et des mélanges de caoutchouc non vulcanisés.
- Nom du produit
Plastimètre à plaques parallèles de Williams (P2)
- Vue d'ensemble
Un plastimètre manuel offrant un moyen simple et direct de mesurer les caractéristiques de plasticité et de recouvremet des silicones et des mélanges de caoutchouc non vulcanisés à 0,01 mm près.
- Normes
ASTM D926
- Application
Une méthode simple et sans erreur pour donner une indication de la transformabilité du caoutchouc non vulcanisé et des silicones, tant en termes de plasticité que de recouvrance. Largement utilisée dans les industries de fabrication de silicones et de caoutchouc, ainsi qu'en recherche et en contrôle qualité.
- Options d'étalonnage
Certificat d'étalonnage du fabricant fourni de série
- Délai habituel
4 à 6 semaines (à confirmer lors de l'établissement du devis)
- Qu'est-ce qui est inclus ?
- Plastimètre à plaques parallèles de Williams
- Comparateur à cadran 0,01 mm
- Cale étalon de 5,000 mm
- Manuel d'utilisation
- Certificat d'étalonnage
- Pièces jointes
-
-
Fiche technique du plastimètre à plateaux parallèles Williams P2 219 Ko
-
| Plastimètre à plateaux parallèles Williams P2 | |
| Numéro de pièce | WAP2 |
| Dimensions (mm) | 410 (h) x 150 (l) x 150 (p) |
| Poids | 11 kg |
| Force de compression | 49,00 ± 0,05 N |
| Volume de l'échantillon | 2,00 ± 0,02 cm3 |
| Température de fonctionnement | 5 à 40°C ; Altitude 2000m maximum |
| Plage d'humidité | 10 à 80%, humidité relative sans condensation |
Le plastimètre est composé de deux plateaux parallèles : un plateau inférieur qui constitue la base de l'appareil, et un plateau supérieur qui peut être relevé ou abaissé verticalement à l'aide d'une poignée.
L'essai consiste à comprimer un échantillon cylindrique d'un volume spécifié entre deux plaques parallèles et à mesurer la hauteur comprimée après une période déterminée. L'échantillon est préparé à partir d'une feuille de caoutchouc non vulcanisé d'environ 15 mm d'épaisseur. Lorsque le plateau supérieur est abaissé, une force de 49 ± 0,05 N est appliquée à l'échantillon. Un comparateur à cadran lit l'épaisseur de l'éprouvette, qui correspond à l'indice de plasticité.
L'essai est généralement réalisé, en cas d'utilisation d'un four, à 70 °C ou 100 °C. Les relevés peuvent être effectués à n'importe quel intervalle souhaité après l'application de la charge. Les intervalles les plus couramment utilisés sont 3 minutes et 10 minutes.
Pour le test de reprise, une jauge d'épaisseur séparée est requise pour mesurer avec précision l'épaisseur de l'échantillon d'essai. Elle doit être munie d'un pied presseur de 25 mm de diamètre actionné par une force de poids mort de 0,8 ± 0,03 N. Nous recommandons notre jauge d'épaisseur de table numérique (WAs4).
-
L'indice de plasticité de Williams est une mesure de la déformation d'un échantillon de caoutchouc ou de silicone après compression dans des conditions contrôlées. Il fournit une indication sur l'aptitude à la transformation et l'homogénéité du matériau.
-
Les termes “ Plastometer ” et “ Plastimeter ” sont utilisés de manière interchangeable pour désigner cet instrument. Le terme “ Plastometer ” est généralement employé en Amérique du Nord et du Sud, tandis que le terme “ Plastimeter ” est utilisé en Europe, au Royaume-Uni et en Asie.
-
L'instrument convient aux silicones, au caoutchouc non mélangé, au caoutchouc mélangé et aux stocks de caoutchouc régénéré à l'état non vulcanisé.
-
Oui, un volume d'échantillon précis est essentiel pour obtenir des résultats répétables et comparables. Le volume d'échantillon recommandé est de 2,00 ± 0,02 cm³.
-
Les échantillons sont généralement préparés à partir d'une feuille de matériau non vulcanisé d'une épaisseur d'environ 15 mm et ajustés au volume spécifié avant l'essai.
-
Les intervalles de mesure les plus courants sont de 3 minutes et de 10 minutes, bien que d'autres intervalles puissent être utilisés selon la méthode d'essai.
-
La méthode A mesure la reprise après que l'éprouvette a été retirée du plastimètre, à la suite de l'essai de plasticité. La méthode B mesure la reprise après avoir comprimé l'éprouvette à une hauteur spécifiée et l'avoir laissée reprendre pendant une période définie.
-
Oui. Un convenable jauge d'épaisseur est nécessaire pour mesurer avec précision l'épaisseur de l'échantillon lors des essais de récupération.
-
Nous recommandons un étalonnage annuel, mais cela peut varier en fonction de la fréquence d'utilisation. Veuillez Contactez-nous si vous avez des questions.
Produits qui pourraient également vous intéresser
Découpeuse volumétrique d'échantillons
Chambre de vieillissement PRI O14
Accessoires, Dureté, Plasticité
